Aduelas de Concreto para Pontes e Drenagem: Guia Técnico

O Custo Oculto e Implacável de Errar na Drenagem Pesada

Obras de infraestrutura não toleram amadorismo. Se você atua na liderança de projetos de drenagem pesada, construção de rodovias ou loteamentos, sabe que a gestão das águas pluviais e fluviais define a longevidade de todo o empreendimento. O problema de uma travessia mal executada nunca é apenas estético ou superficial. Quando o dimensionamento hidráulico falha ou a escolha do material estrutural é inadequada, os danos são imediatos e catastróficos.

A erosão progressiva destrói taludes. O assoreamento compromete o curso d'água. Alagamentos recorrentes paralisam a logística de indústrias e o escoamento de safras agrícolas. Vias públicas colapsam, gerando não apenas interdições, mas a atenção imediata do Ministério Público e de órgãos de fiscalização. O passivo técnico rapidamente se transforma em um passivo jurídico e financeiro incalculável. A decisão sobre a estrutura de drenagem afeta a viabilidade de loteamentos inteiros e rotas de transporte de cargas pesadas.

Neste nível de exigência, a aduela de concreto deixa de ser vista como um simples material de construção. Ela se posiciona como um ativo estratégico de engenharia para mitigar riscos. A Âmbito Concreto, indústria especializada em artefatos e pré-moldados , trata a produção destas estruturas com foco absoluto em força, tecnologia e precisão industrial.

O Que São Aduelas de Concreto na Prática da Engenharia

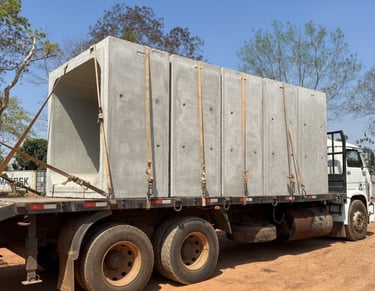

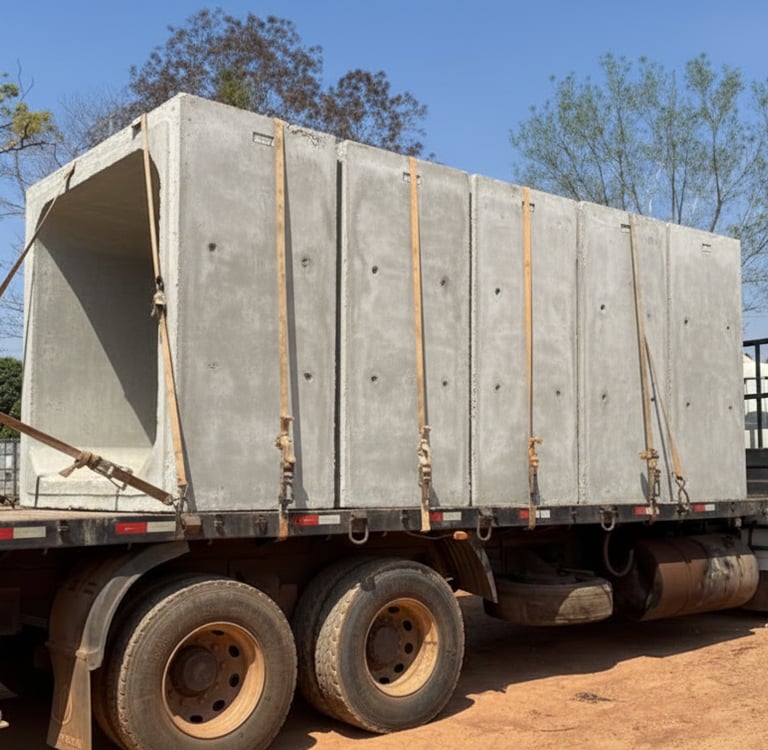

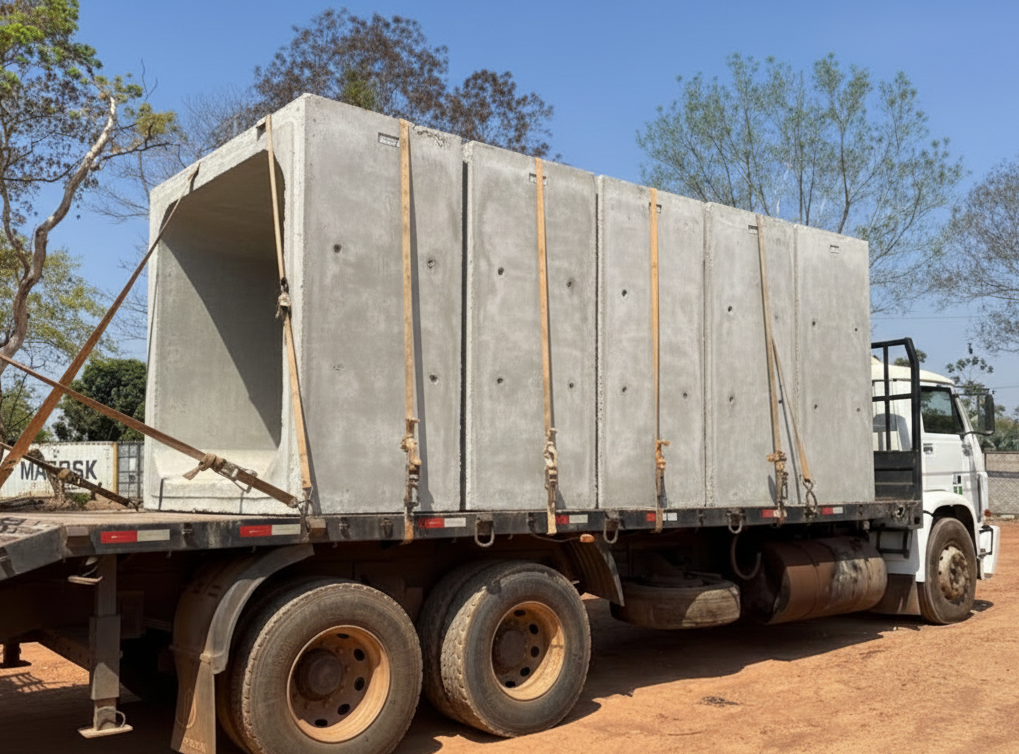

Aduelas de concreto, também conhecidas no mercado técnico como galerias celulares ou bueiros celulares, são elementos pré-moldados em concreto armado, desenhados para suportar altas cargas de compressão e tensões dinâmicas. Normalmente projetadas com seção retangular ou quadrada, elas formam túneis modulares de altíssima rigidez.

A versatilidade das peças permite configurações precisas para cada necessidade do projeto. Elas podem ser fechadas, funcionando como galerias completas, ou abertas, operando em formato de canal em U. O sistema de encaixe tipo macho e fêmea é projetado para garantir o alinhamento perfeito durante a montagem mecanizada e facilitar a vedação das juntas, impedindo a fuga de finos do solo e a infiltração indesejada.

O engenheiro responsável tem o controle total para especificar a seção hidráulica exata, determinar o uso de linhas simples, duplas ou triplas, calcular a altura máxima de aterro que a peça suportará e prever a carga móvel (tráfego de caminhões e maquinário pesado). O túnel modular formado pelas aduelas entrega uma seção de vazão muito superior à de tubos circulares tradicionais em situações de limitação de cota de fundo.

Comportamento Estrutural e Interação Solo-Estrutura

É um erro primário de engenharia considerar a aduela de forma isolada. Aduelas são condutos rígidos e sua estabilidade depende da perfeita interação com o solo ao redor. A peça de concreto armado suporta a carga principal, mas o desempenho a longo prazo exige uma execução de campo impecável.

A instalação demanda um berço de assentamento rigorosamente nivelado e compactado. A compactação lateral do aterro deve seguir laudos de densidade, e o controle de umidade do solo (ensaio de Proctor) é inegociável para evitar recalques diferenciais. Assentar uma peça de altíssima qualidade tecnológica sobre uma base mal executada resulta em trincas estruturais e colapso da pista de rolamento superior.

A Âmbito Engenharia, focada em obras de infraestrutura e resultados precisos, aplica protocolos rígidos de execução e aterro para garantir que a estrutura pré-moldada trabalhe em harmonia com o solo estabilizado.

Geolocalização Estratégica: O Desafio do Mato Grosso

O estado de Mato Grosso possui características climáticas e logísticas que testam o limite de qualquer obra de infraestrutura. Regiões como Várzea Grande, Cuiabá, Rondonópolis e Sinop enfrentam índices pluviométricos extremos durante o período de chuvas. Além do volume de água brutal, essas vias suportam o peso constante do agronegócio, com bitrens e rodotrens transitando ininterruptamente.

Em Rondonópolis e Sinop, polos de escoamento de grãos, uma ponte de estrada rural interditada por semanas para concretagem in loco significa prejuízos milionários na quebra da cadeia logística. A substituição por bueiros celulares pré-moldados permite a liberação da via em tempo recorde.

No perímetro urbano de Várzea Grande e Cuiabá, a canalização de córregos exige intervenções rápidas para não travar o trânsito local e evitar alagamentos em áreas adensadas. A utilização de galerias fechadas maximiza o aproveitamento do solo, permitindo até mesmo a pavimentação superior para criação de avenidas ou áreas de estacionamento sobre os canais.

Passo a Passo Prático: Execução de Excelência e Mitigação de Falhas

A montagem de aduelas exige planejamento técnico detalhado. A Âmbito Concreto defende a união entre controle industrial e rigor na execução de campo.

Etapa da Obra

Para garantir a estabilidade da via e eliminar patologias estruturais, a execução no canteiro de obras deve seguir este rigor técnico:

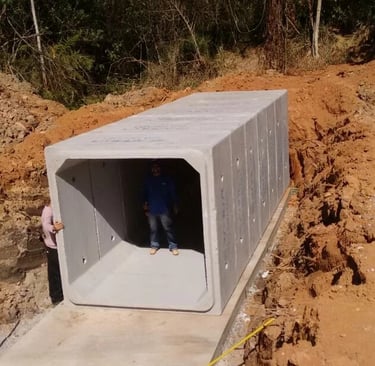

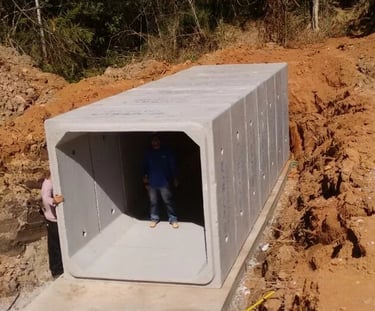

• Preparação do Berço: A ação técnica exige escavação precisa, substituição de solo mole e compactação do lastro de brita ou concreto magro. Este cuidado crítico evita o recalque diferencial, o surgimento de trincas na peça e o desnível de escoamento da água.

• Içamento e Assentamento: O uso de guindastes rigorosamente dimensionados para o peso da peça, aliado ao encaixe macho e fêmea guiado, é inegociável. A medida elimina a quebra de bordas, o desalinhamento estrutural e o risco de acidentes de trabalho graves.

• Vedação de Juntas: A aplicação de argamassa polimérica, mastique ou mantas geotêxteis nas uniões das aduelas bloqueia a fuga de material fino do aterro, impedindo infiltrações e o colapso por solapamento da via pavimentada.

• Aterro Lateral: O lançamento de material selecionado deve ocorrer em camadas controladas de no máximo 20 centímetros de espessura, utilizando compactação manual ou sapo mecânico. A negligência nesta etapa causa a deformação da estrutura, a instabilidade do pavimento e a criação de cavidades ocultas no solo.

• Estruturas de Transição: A execução precisa de alas de entrada e saída, somada aos dissipadores de energia e à proteção de taludes com enrocamento, blinda a obra contra a erosão regressiva, o descalçamento das aduelas extremas e o assoreamento do canal.

Os maiores problemas patológicos ocorrem após a desmobilização da construtora. Subdimensionamento hidráulico, falhas de compactação lateral e juntas mal vedadas criam cavidades ocultas sob o asfalto, resultando em afundamentos perigosos.

O Estudo Hidrológico: O Passo Zero Obrigatório

A engenharia estrutural não salva um projeto com erro hidráulico. Antes da compra de qualquer peça pré-moldada, o engenheiro projetista deve apresentar um estudo hidrológico completo.

O dimensionamento da seção transversal da aduela precisa considerar a vazão de projeto calculada para o tempo de recorrência adequado à via (geralmente 25, 50 ou 100 anos). A análise do regime de chuvas local, o cálculo da bacia de contribuição a montante e o estudo da taxa de assoreamento definem se a galeria dará conta do recado ou se funcionará como uma represa acidental, destruindo o aterro. Projetos sérios também incluem planos de manutenção e limpeza para garantir a seção útil de escoamento ao longo das décadas.

Comparativo Estratégico: Aduela Pré-Moldada vs. Ponte Moldada In Loco

A transição do método construtivo tradicional para a industrialização reflete diretamente no fluxo de caixa da obra e no controle de riscos do empreendimento.

Construir uma travessia moldada no local envolve carpintaria pesada para formas, complexo escoramento sobre o leito do rio, armação de aço sujeita a intempéries e concretagem com dependência climática. Uma chuva forte inesperada pode lavar o concreto fresco ou derrubar o escoramento, perdendo dias de trabalho e material. A cura do concreto e a desforma exigem semanas de espera antes da liberação da pista.

Em contraste, a aduela pré-moldada oferece previsibilidade matemática. O ciclo produtivo ocorre dentro da fábrica, sob ambiente controlado e protegido do clima. O laboratório próprio da Âmbito Concreto garante o controle tecnológico rigoroso do traço e a cura ideal. A entrega na obra é programada para o momento exato da montagem mecanizada. O avanço físico diário é expressivo, reduzindo drasticamente o tempo de interferência viária, o custo indireto com canteiro de obras e a exposição dos trabalhadores a riscos operacionais. Diretores de construtoras compram prazos previsíveis para preservar a margem de lucro.

Normas Técnicas e Autoridade Legal: Segurança Jurídica

A fabricação e utilização de aduelas não seguem o bom senso, seguem normas rigorosas. O descumprimento dessas diretrizes caracteriza negligência técnica.

A diretriz principal é a ABNT NBR 15396, que especifica os requisitos de fabricação, os critérios de aceitação e os métodos de ensaio estrutural para aduelas de concreto armado. O projeto da armadura e a definição da classe do concreto obedecem aos preceitos da ABNT NBR 6118, que regula o projeto de estruturas de concreto. Esta norma é vital para definir o cobrimento mínimo da armadura e a resistência característica à compressão (fck) com base na classe de agressividade ambiental do local da instalação. Um córrego com efluentes industriais possui agressividade química superior a uma drenagem de águas pluviais limpas.

Na fase de recebimento do material no canteiro de obras, o engenheiro fiscal deve checar a rastreabilidade da peça, conferir a integridade dos chanfros de encaixe, medir o rigor dimensional e exigir os laudos de controle tecnológico do lote.

Licenciamento Ambiental: A Barreira Regulatória em Mato Grosso

Qualquer intervenção em cursos d'água no Brasil exige licenciamento prévio. Em Mato Grosso, a Secretaria de Estado de Meio Ambiente (SEMA-MT) e dependendo da magnitude, o IBAMA, impõem protocolos severos para obras de travessia e canalização.

Construir uma galeria em um córrego afeta as Áreas de Preservação Permanente (APP) e altera a dinâmica hídrica local. A obra demanda Autorização de Intervenção em APP e Outorga de Direito de Uso de Recursos Hídricos. O projeto deve contemplar um Plano de Controle Ambiental (PCA) robusto para evitar o carreamento de sedimentos para o leito do rio durante a movimentação de terra.

Ignorar a legislação ambiental não resulta apenas em multas pesadas. Resulta no embargo imediato da obra, apreensão de maquinário e responsabilização criminal dos gestores. A Âmbito Ambiental, braço do ecossistema especializado em destravar negócios com conformidade , atua diretamente na aprovação legal de projetos complexos, elaborando laudos e garantindo a segurança jurídica da construtora perante os órgãos de controle.

A Força do Ecossistema Empresarial

A fragmentação de responsabilidades destrói a eficiência de obras de infraestrutura pesada. Contratar o licenciamento com uma consultoria, comprar a peça de uma fábrica qualquer e entregar a execução para uma terceira empresa terceirizada cria um abismo de ruídos de comunicação. Quando o problema estrutural ocorre, o fabricante culpa a compactação e o executor culpa a qualidade do pré-moldado.

O Grupo Âmbito atua como um ecossistema integrado para eliminar este risco financeiro. A inteligência corporativa flui entre as unidades. A EcoAnálise garante a precisão laboratorial e o rastreio tecnológico do solo e do concreto. A Âmbito Ambiental aprova as intervenções legais e outorgas sem atrasos. A Âmbito Concreto entrega a peça com rigor industrial incomparável. A Âmbito Engenharia executa a infraestrutura com métodos pragmáticos e garantias de prazo.

Você não contrata peças. Você contrata um dossiê técnico de proteção e a certeza da obra entregue. Como orienta o fundador e CEO Tiago André, especialista na integração de operações de alta complexidade :

"A engenharia que entrega resultado real é aquela baseada em precisão, infraestrutura robusta e execução acelerada"

FAQ: Dúvidas Técnicas sobre Aduelas de Concreto e Drenagem

1. A aduela de concreto substitui uma ponte moldada in loco?

Sim, substitui com vantagem de prazo e controle de qualidade para pontes de pequeno e médio porte, desde que o estudo hidrológico e o dimensionamento da carga suportem a bacia de contribuição local.

2. As aduelas pré-moldadas suportam tráfego pesado de rodovias e do agronegócio?

Sim. A peça suporta cargas móveis rodoviárias e de maquinário agrícola quando o projeto determina o fck do concreto correto e a espessura de aterro técnico exigida sobre a estrutura.

3. Qual é a principal norma técnica aplicável para aduelas de concreto?

A fabricação e os requisitos de ensaio devem seguir a ABNT NBR 15396. O cálculo estrutural das peças é regido pela ABNT NBR 6118.

4. O licenciamento ambiental é obrigatório para instalar aduelas em córregos urbanos e rurais?

Sim. A instalação caracteriza intervenção em curso d'água e Área de Preservação Permanente (APP), exigindo autorização prévia da SEMA-MT ou do órgão ambiental municipal competente.

5. Posso usar aduelas de drenagem para conduzir esgoto sanitário industrial?

Não de forma direta. O efluente possui ataques químicos severos. O uso requer projeto específico de revestimento interno ou adensamento e classe do concreto resistente à alta agressividade ambiental.

6. Qual a diferença técnica entre usar tubos de concreto circulares e galerias celulares?

O tubo circular possui limite prático de vazão por restrição de diâmetro. A galeria celular (aduela) permite ampliar a seção útil horizontalmente, resolvendo problemas de vazão onde há limite de cota de fundo.

7. Quais são os erros mais críticos durante a instalação de bueiros celulares?

Os afundamentos ocorrem por negligência na vedação das juntas de encaixe e pela ausência de controle tecnológico de compactação (ensaio de Proctor) nas camadas de aterro lateral.

8. Por que a obra precisa de alas de entrada e saída nas aduelas?

As estruturas de transição (alas e dissipadores) direcionam o fluxo da água e impedem a erosão regressiva, que fatalmente descalçaria o berço das peças extremas da tubulação.

9. Aduelas pré-moldadas são mais baratas que a concretagem no canteiro de obras?

O preço unitário direto pode variar, mas o uso de aduelas derruba drasticamente o custo indireto da obra, eliminando gastos com formas, escoramentos, tempo de interdição e riscos climáticos.

10. O estudo hidrológico é realmente necessário para escolher o tamanho da aduela?

Absolutamente. Negligenciar o cálculo de vazão de projeto, o regime de chuvas e a bacia de contribuição garante alagamentos sistêmicos e destruição da base da rodovia no médio prazo
